Simulasi NASA Rotor37 Kompresor Menggunakan Ansys CFX

Penulis: Riqy Rizqyandra – CAE Engineer PT Optimaxx Prima Teknik (2023)

PENDAHULUAN

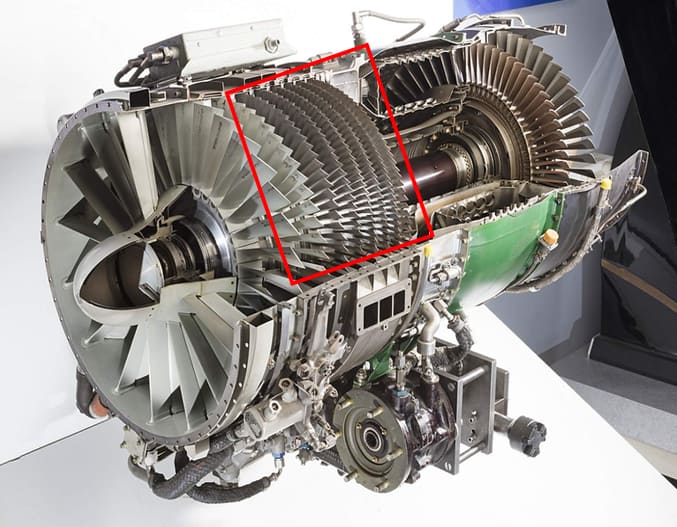

Kompresor digunakan diberbagai macam industri salah satunya di mesin jet pesawat. Pada mesin jet pesawat, kompresor berfungsi untuk meningkatkan tekanan dan temperature sebelum masuk ruang bakar. Kompresor memiliki dua bagian yaitu stator dan rotor. Rotor merupakan bagian yang berputar (terkoneksi ke poros) berfungsi untuk mempercepat aliran gas menuju stator. Gas yang memiliki kecepatan tinggi ini akan dikonversikan menjadi gas tekanan tinggi oleh stator. Stator berfungsi juga untuk mengarahkan aliran gas ke rotor selanjutnya.

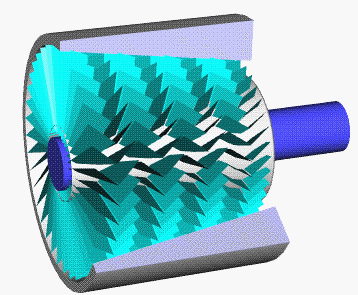

Pada simulasi kali ini penulis akan mensimulasikan axial compressor. Axial compressor yang penulis simulasikan hanya bagian rotor saja. Kompresor yang disimulasikan merupakan NASA Rotor37. Ansys memiliki workflow khusus untuk mensimulasikan simulasi turbomachinery. Pertama, domain turbomachinery dimesh di TurboGrid. Kedua, setup boundary condition di CFX-Pre. CFX-Pre akan menghasilkan input files yang akan dirun oleh CFX Solver Manager. Langkah terakhir post processing akan dilakukan di CFD-Post.

Tujuan dari simulasi untuk mendapatkan pola aliran kompresor dan efisiensi dari kompresor. Geometri dari NASA Rotor37 ini, penulis mengikuti referensi journal pada akhir halaman.

PRE-PROCESSING

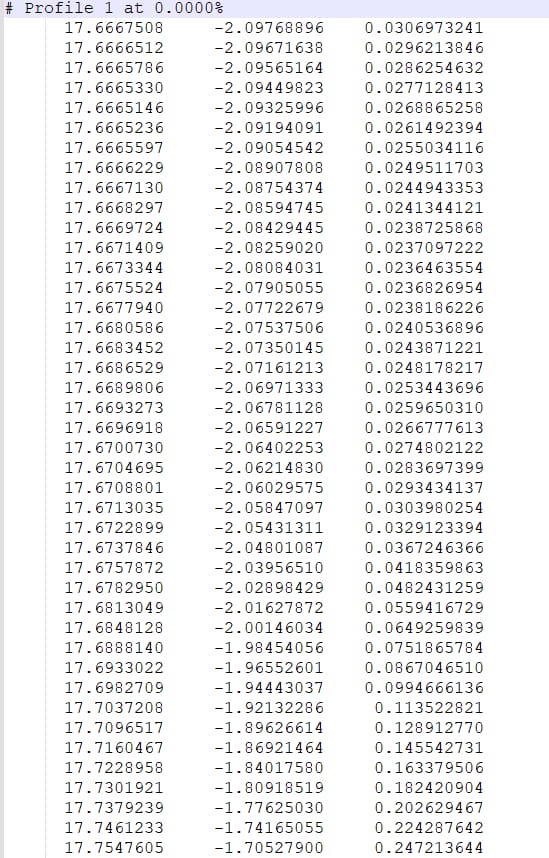

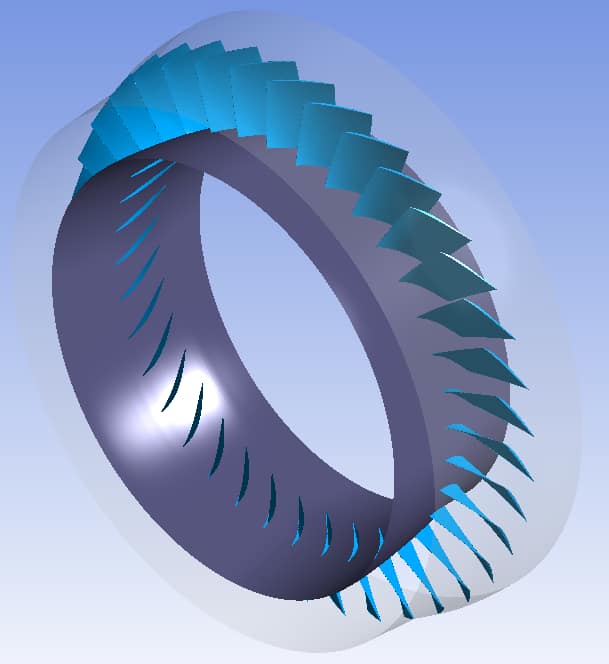

NASA rotor37 memiliki 36 blade. Tip clearance 0.04 cm. Profil dari hub, shroud, dan blade dibuat menggunakan koordinat yang dimasukkan ke Ansys TurboGrid. Ansys TurboGrid merupakan software pembuat mesh khusus turbomachinery, mesh yang dihasilkan berupa structured hexahedral.

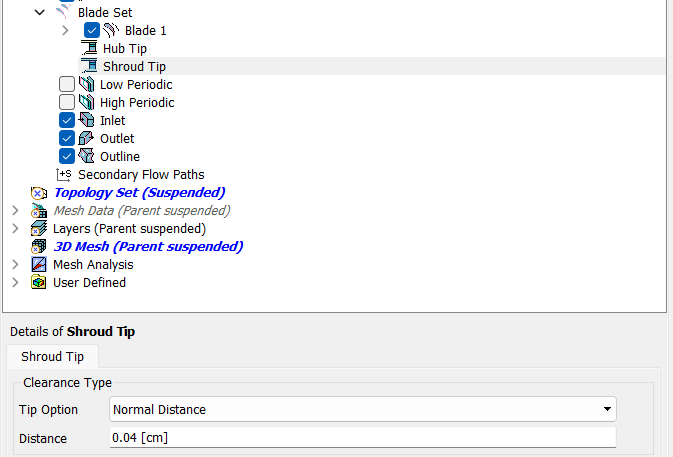

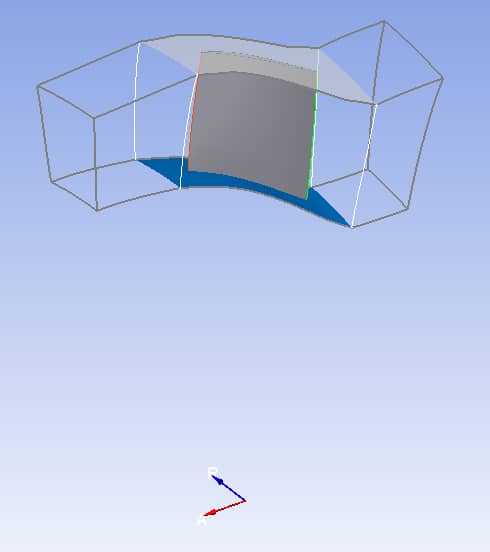

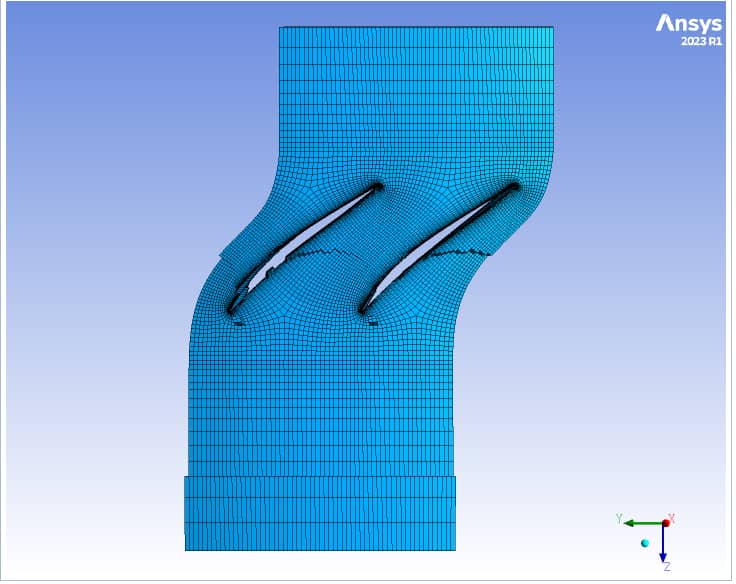

Pertama kali membuka TurboGrid, kita harus set dulu machine typenya menjadi axial compressor, jumlah bladenya 36, berputar di sumbu z dan working unitsnya cm. Selanjutnya input file koordinate hub, shroud, dan blade. Antara blade denganshroud terdapat clearance sebesar 0.04 cm. Mesh yang dibuat berupa default mesh, sehingga mesh yang dihasilkan masih bersifat coarse mesh.

SETUP

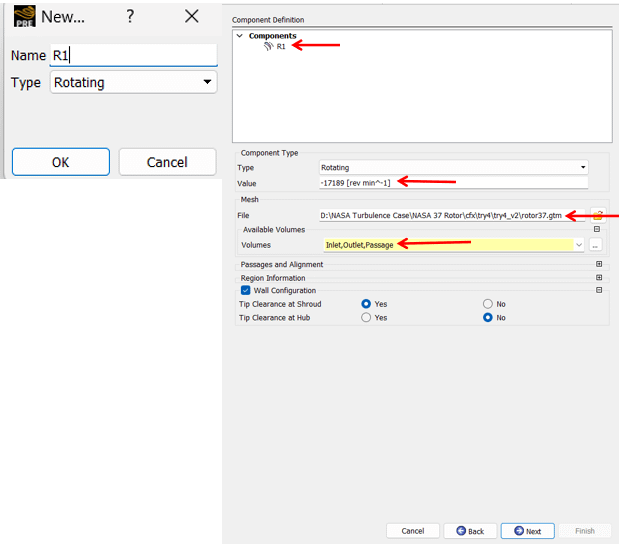

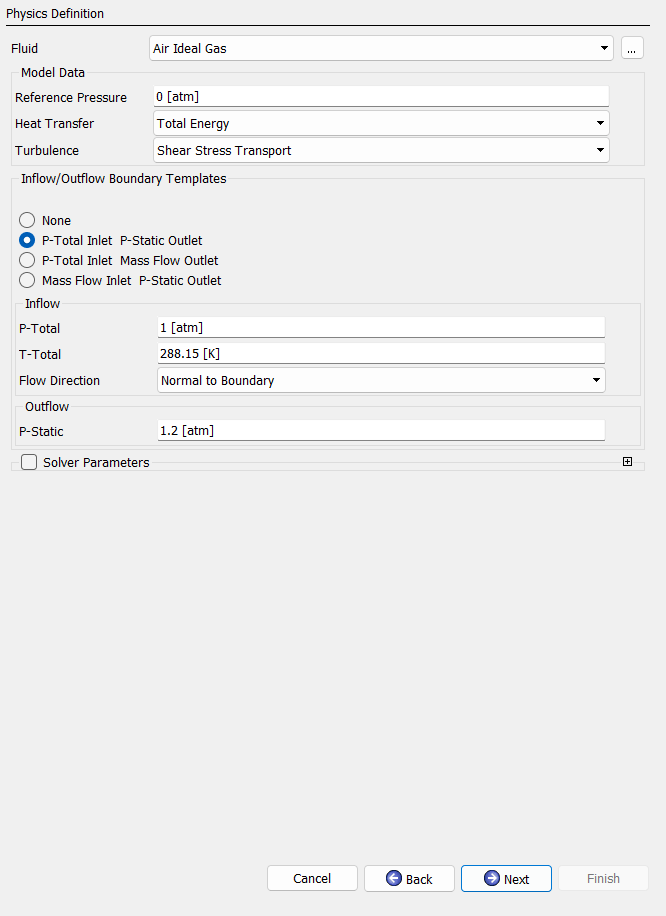

Set-up boundary condition dilakukan di CFX. Pertama, machine type yang digunakan adalah axial compressor, sumbu putarnya di z, dan analisis yang digunakan steady state. Component definition berfungsi untuk membuat rotor/stator component. Rotating component pada gambar 7 diisi dengan mesh rotor yang telah dibuat di TurboGrid. Component tersebut diberi kecepatan putar rotor dan pastikan available volume berisi inlet, outlet, dan passages. Physics definition berisi inlet dan outlet. Disini penulis menggunakan pressure inlet dan pressure outlet. Rotor ini memiliki rasio kompresi 1.2, artinya tekanan udara akan dikompres 1.2 kali lipat menjadi 1.2 atm.

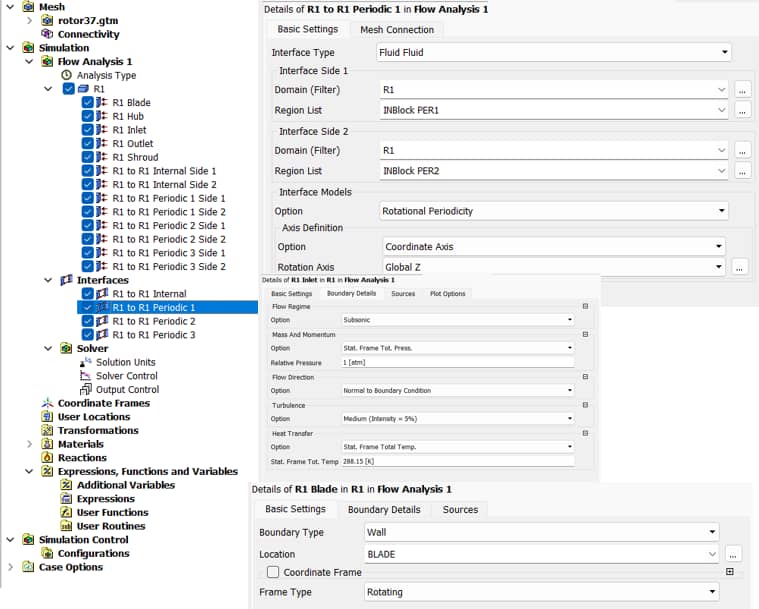

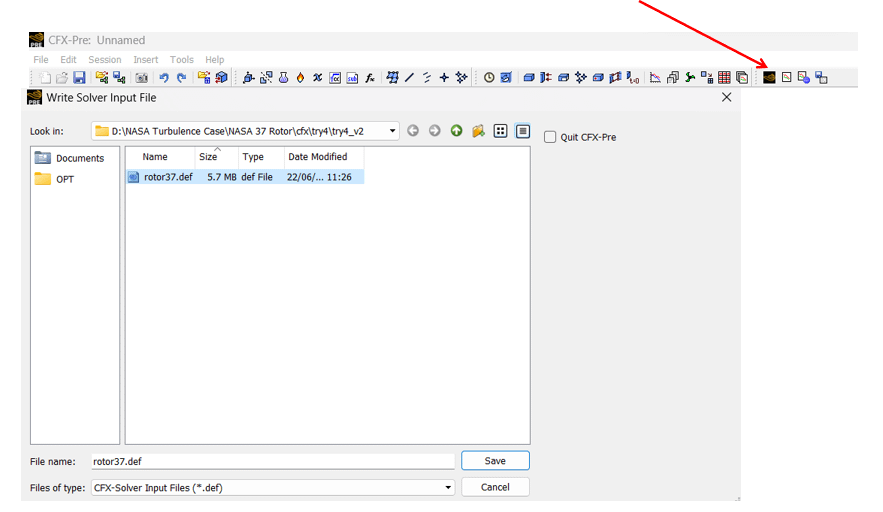

Detail dari setiap boundary condition dapat dilihat pada CFX Pre. Karena hanya satu blade saja yang dimesh, maka secara otomatis akan diberikan periodic boundary. Permukaan blade akan diset secara otomatis menjadi rotating wall. Inlet dan outlet pun sudah diset secara otomatis. Setelah sudah dipastikan semua settingan benar, klik define run untuk membuat input files. Input files tersebut akan di run di CFX Solver Manager.

POST-PROCESSING

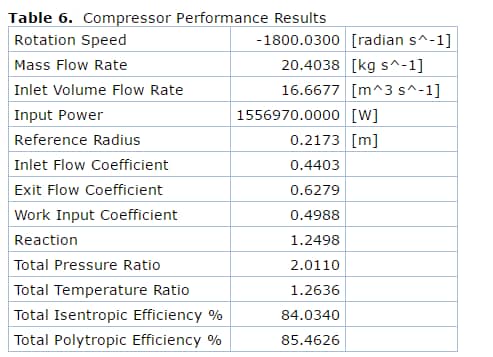

Ketika simulasi menggunakan CFX, kita dapat membuat turbomachinery report secara otomatis seperti pada gambar 12. Tabel diatas menunjukan kesimpulan performa dari NASA rotor37. Dari input berupa RPM, dapat dicari berapa energi yang dibutuhkan oleh rotor tersebut. Didapat efisiensi sebesar 84%. Turbomachinery report ini juga membuat distribusi tekanan pada beberapa lokasi pada blade seperti gambar 13. Dari hasil eskperimen mass flow rate udara yang mengalir sebesar 20.118 kg/s.

Relative Mach number didefinisikan sebagai rasio antara selisih kecepatan udara dan kecepatan putar blade dibagi dengan local speed of sound. Relative Mach number lebih dari 1 menunjukan kecepatan supersonic. Gambar 13 dan gambar 14 menunjukan normal shock, yaitu berubahnya kecepatan udara dari supersonic menjadi subsonic secara mendadak. Normal shock ini terjadi secara natural dan menyebabkan losses pada kompresor.

Gambar 16 menunjukan bagaimana keadaan tekanan, kecepatan, dan temperature pada arah aksial. Sesuai dengan hukum kekakalan energi, tekanan dan temperature mengalami kenaikan sementara kecepatan mengalami penurunan. Karena Ansys dapat mendeteksi simulasi turbomachinery, seluruh tabel, grafik, dan kontur tercipta otomatis. Seluruh hasil diatas merupakan template yang disediakan oleh Ansys.

Referensi

Suder, K. L., “Experimental Investigation of the Flow Field in a Transonic, an Axial Flow Compressor With Respect to the Development of Blockage and Loss,” NASA TM 107310, October, 1996,
